圓振動篩

應用范圍：礦山、建材、交通、能源、化工等工業領域

適用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石、建筑垃圾等

進料粒度：400mm

處理能力：8-800m3/h

18638722221

24小時服務熱線(點擊電話直接撥打)
2024/12/27 1:57:22

免費獲取報價

產品簡介

返回產品中心

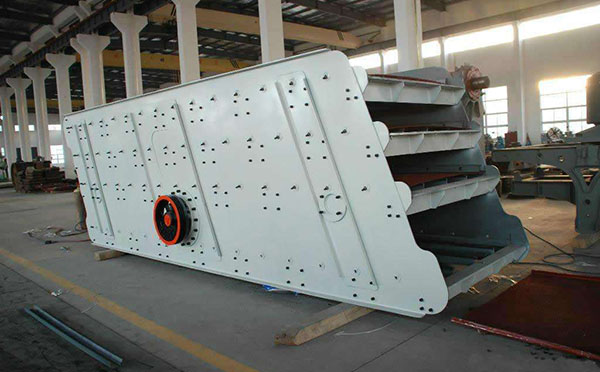

圓振動篩介紹

圓振動篩做圓形運動，是一種多層數、新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

注：振動篩廠家可根據不同用戶的實際情況，可定制各種規格、各種振動方式的振動篩。

圓振動篩性能特點

1、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

2、構造簡單、拆換篩面方便。

3、篩分每噸物料所消耗的電能少。

圓振動篩工作原理

圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。

圓振動篩操作要點

1、操作人員在工作前應閱讀值班記錄，并進行設備的總檢查。檢查三角帶的張緊程度、振動器中的油位情況，檢查篩面張緊情況、各部螺栓緊固情況和篩面破損情況。

2、振動篩啟動應遵循工藝系統順序。

3、在振動篩工作運轉時，要用視、聽覺檢查激振器和篩箱工作情況。振動篩停車后應用手觸摸軸承蓋附近，檢查軸承溫升。

4、振動篩停車應符合工藝系統順序。振動篩除特殊要求外，嚴禁帶料停車后繼續向篩子給料。

5、振動篩交接班時應把當班篩子技術狀況和發現的故障記入值班記錄。振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期。

圓振動篩技術參數

型號規格	篩網層數	篩網面積 (㎡)	篩孔尺寸 (mm)	較大進料尺寸 (mm)	處理能力 (m3/h)	振動功率 (r/min)	雙振幅 (mm)	電機功率 (kw)	篩面傾角 (°)	篩面規格 (mm)	總重量 (kg)	外形尺寸 (長×寬&×)(mm)
2YK1225	2	6	4-50	400	8-60	800-970	8	6P 5.5	20	1200×2500	3500	2930×1860×870
3YK1225	3	9	4-50	400	10-70	800-970	8	6P 5.5	20	1200×2500	3850	3070×1860×1210
2YK1230	2	7.2	4-50	400	12-78	800-970	8	6P 7.5	20	1200×3000	4200	3430×1860×870
3YK1230	3	10.8	4-50	400	13-80	800-970	8	6P 7.5	20	1200×3000	4600	3570×1860×1210
2YK1237	2	8.88	4-50	400	15-86	800-970	8	6P 7.5	20	1200×3700	4600	4050×1860×870
3YK1237	3	13.32	4-50	400	16-90	800-970	8	6P 7.5	20	1200×3700	5200	4270×1860×1210
2YK1535	2	10.5	5-50	400	20-125	800-970	8	6P 11	20	1500×3500	5890	4120×2210×1230
3YK1535	3	15.75	5-50	400	21-125	800-970	8	6P 11	20	1500×3500	6700	4360×2210×1610
2YK1545	2	13.5	5-50	400	22-150	800-970	8	6P 15	20	1500×4500	6330	5120×2210×1230
3YK1545	3	20.25	5-50	400	22-150	800-970	8	6P 15	20	1500×4500	6800	5360×2210×1610
4YK1545	4	27	5-50	400	22-155	800-970	8	6P 18.5	20	1500×4500	7800	5930×2210×2060
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	6P 15	20	1500×4800	6980	5420×2210×1230
3YK1548	3	21.6	5-50	400	22.5-162	800-970	11	6P 15	20	1500×4800	7700	5660×2210×1610
4YK1548	4	28.8	5-50	400	22.5-162	800-970	8	6P 18.5	20	1500×4800	8700	6230×2210×2060
2YK1848	2	17.28	5-80	400	25-206	750	8	6P 18.5	20	1800×4800	9080	5420×2550×1420
3YK1848	3	25.92	5-80	400	32-276	750	8	6P 18.5	20	1800×4800	9600	5660×2550×1780
4YK1848	4	34.56	5-80	400	32-285	750	8	6P 22	20	1800×4800	11100	6290×2550×2160
2YK1854	2	19.44	5-80	400	32-312	800-970	8	6P 18.5	20	1800×5400	10150	5960×2550×1420
3YK1854	3	29.16	5-80	400	32-312	800-970	8	6P 22	20	1800×5400	10840	6260×2550×1780
4YK1854	4	38.88	5-80	400	32-336	800-970	8	6P 30	20	1800×5400	12840	6830×2550×2160
2YK2160	2	25.2	5-100	400	50-475	970	8	6P 30	20	2100×6000	11780	6720×2840×1530
3YK2160	3	37.8	5-100	400	50-475	970	8	6P 30	20	2100×6000	12800	7030×2840×1910
4YK2160	4	50.4	5-100	400	50-497	970	8	6P 37	20	2100×6000	14800	7300×2840×2380
2YK2460	2	28.8	5-100	400	65-550	970	8	6P 37	20	2400×6000	15600	7020×3140×1530
3YK2460	3	43.2	5-100	400	70-620	970	8	6P 37	20	2400×6000	17600	7300×3140×1910
4YK2460	4	57.6	5-100	400	80-680	970	8	6P 45	20	2400×6000	19600	7600×3140×2380
2YK2870	2	39.2	5-100	400	120-680	750	8	8P 22×2	20	2800×7000	21200	7600×4320×1620
3YK2870	3	58.8	5-100	400	180-720	750	8	8P 22×2	20	2800×7000	22400	7800×4320×2120
2YK3072	2	43.2	5-100	400	200-700	750	8	8P 22×2	20	3000×7200	23600	7800×4520×1750
3YK3072	3	64.8	5-100	400	230-800	750	8	8P 22×2	20	3000×7200	25500	8000×4520×2300
